有了 FCXF-72-14 型快速冷却箱式电阻炉

压电陶瓷结构件小批量烧结终于不玄学了！

做压电陶瓷、电子陶瓷等精密结构件的朋友都知道一个尴尬：实验室烧出来的样品各项指标都漂亮，一到小批量试产就出问题：一致性忽高忽低、批次间性能跳变、好不容易调好的工艺参数换一炉又得重来。

问题根源往往不在配方，而在烧结设备。尤其是两个关键环节：温度场的均匀性，和降温过程的速率控制。温场均匀性不足会导致批次产品一致性偏差，而冷却速率偏慢则会拉长整体生产周期，这是小批量生产、研发验证场景的普遍痛点。

可以说，烧结环节直接决定了产品性能与生产效率。阜成智能推出的 FCXF-72-14 型快速冷却箱式电阻炉，就是专门针对这两个痛点设计的。下面我们从核心维度展开详细介绍。

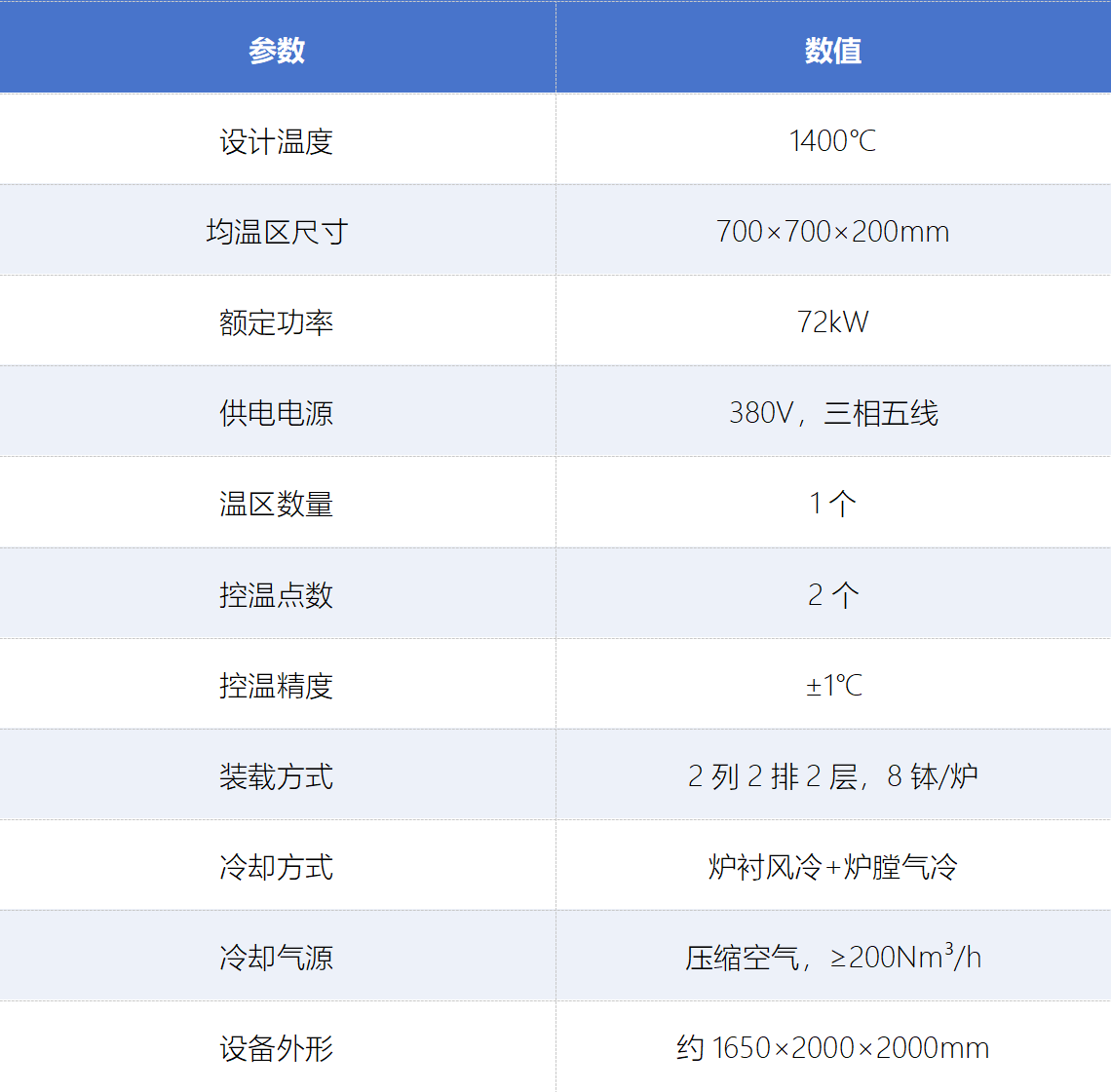

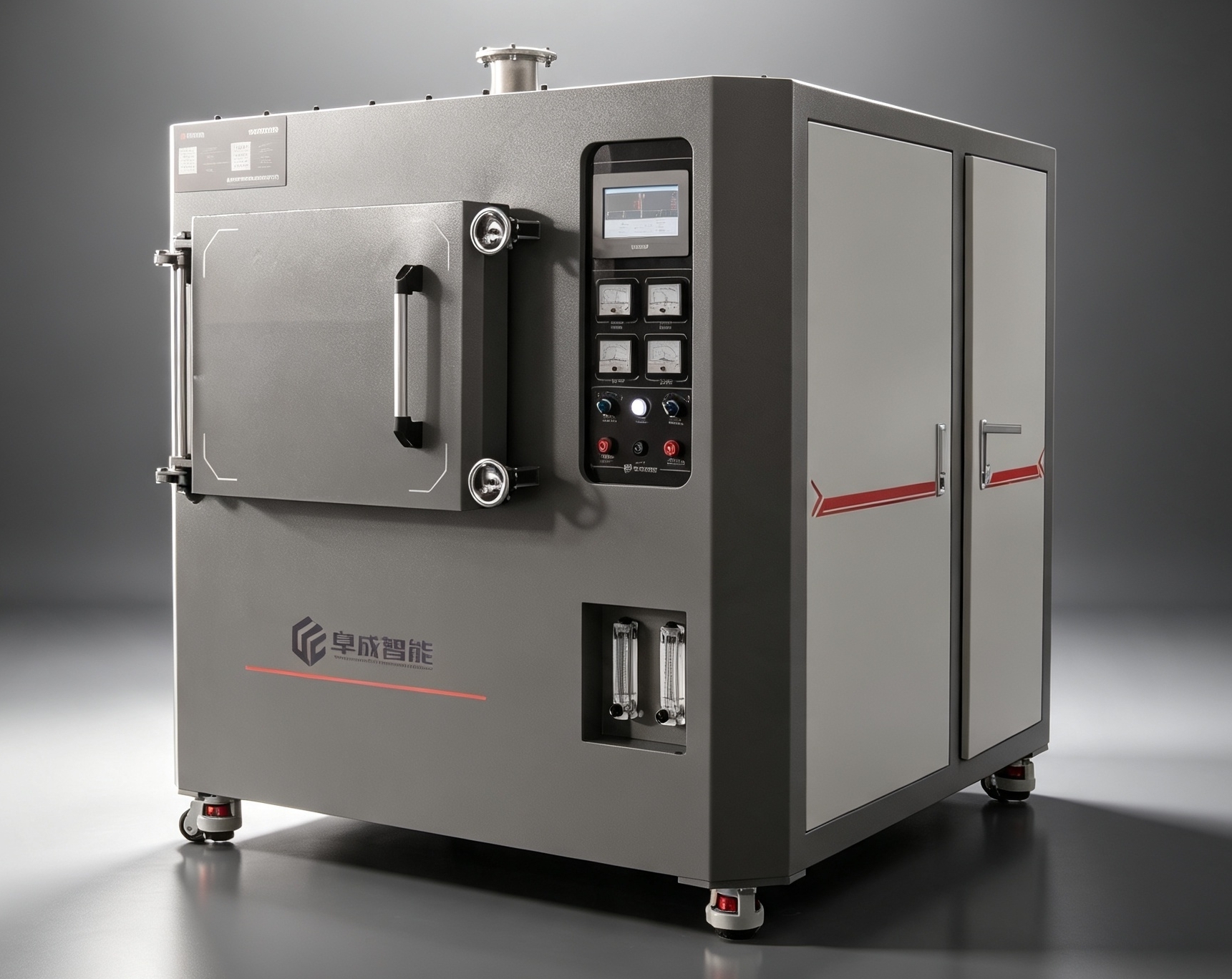

FCXF-72-14 是一款周期式作业箱式电阻炉，设计温度 1400℃，额定功率 72kW。炉膛有效尺寸为 1000×800×250mm（长 × 宽 × 高），核心均温区尺寸达 700×700×200mm，温场覆盖稳定均匀。

设备支持 2 列 2 排 2 层的匣钵码放方式，单炉可容纳8个标准匣钵（适配 320×320×100mm 或 330×330×100mm 规格），装载量精准匹配小批量生产、工艺验证、实验室样品制备等场景需求。

设备采用单温区架构，设置 2 个控温点位，实现上下层独立控温，全方位保障炉膛温场均匀性。加热元件选用优质硅碳棒，搭配氧化铝支撑环与保护管，沿上下层水平排布，加热稳定且使用寿命长。

控温系统搭载程序温控仪，具备 PID 自整定调节、超温报警、断偶报警、温度自动补偿等完整功能；采用可控硅移相触发控制方式，控温精度可达 ±1℃，可精准复刻烧结工艺曲线。测温元件选配 S 分度热电偶，配套瓷套管与屏蔽补偿导线，测温数据准确可靠。

快速冷却是 FCXF-72-14 的核心设计优势，设备搭载两套独立冷却系统，协同实现高效、均匀的降温过程：

♦炉衬强制风冷：炉膛两侧及后部炉衬内均布设不锈钢冷却管路，管路外部加装螺旋状散热片，大幅提升换热效率，加速炉体整体降温。

♦炉膛气冷：炉底设置 2 路进气口，炉顶设置 1 路排气口。降温阶段，冷空气由炉底进入，经炉衬内缓冲室匀化分布后充满炉膛，最终从炉顶排出；进、排气端均配置蝶阀 / 抽板阀，可灵活调节气流量。

两套系统可独立或组合运行，在保障降温速率、缩短工艺周期的同时，最大程度维持炉膛内部温度均匀性，避免降温过程影响产品性能。

炉膛主体采用刚玉聚轻材料制备，保温层采用陶瓷纤维板搭配保温毯的复合结构，炉底保温选用轻质保温砖，在保障高温承载能力与结构稳定性的同时，实现优异的隔热保温效果，降低运行能耗。炉壳采用钢板与型材焊接的框架式结构，外侧护板为碳钢喷塑工艺，设备外观整洁、结构坚固，适配工业生产环境。

这种材料组合在保证高温承载能力的同时，兼顾了保温效果和炉体自重。

炉顶排气管道采用之字形走向设计，可有效阻隔烧结废气冷凝后的液体回流至炉膛，避免产品遭受二次污染。排气管路内层为陶瓷管，外层为不锈钢管，内外管间隙填充耐火纤维毡进行保温；管路整体高出炉体设置，端部配备连接法兰，方便用户对接外接废气处理管道。

设备采用触控屏人机交互界面，支持手动 / 自动运行模式自由切换；可自由编辑、存储烧结工艺曲线，实时显示运行温度与进程，同时具备完整的运行数据记录功能。设备预留通讯接口（选配），可对接上位机与工厂级监控系统，满足数字化生产管理需求。

FCXF-72-14主要适用于压电陶瓷（如PZT）、电子陶瓷等精细结构件的烧结工艺。具体场景包括：

● 压电陶瓷器件的小批量生产

● 电子陶瓷材料的工艺验证与参数优化

● 高校、科研院所的材料烧结实验

● 企业研发阶段的样品制备

其可控的快速冷却功能，尤其适配对降温速率有明确要求的陶瓷材料烧结工艺，可有效提升工艺灵活性与生产效率。
